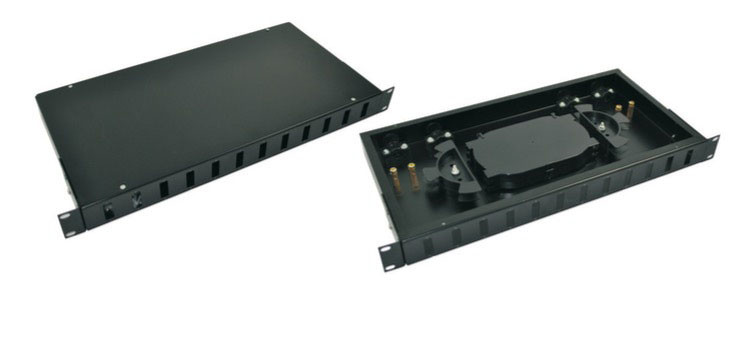

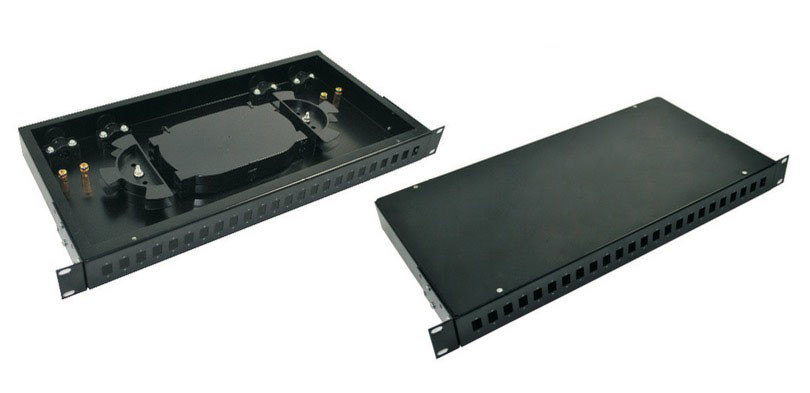

19" 1U painel de distribuição ótico dos ethernet do quadro de distribuição da altura ODF

Ftth 19" painel de remendo de fibra da altura 1U, quadros de distribuição óticos ODF da caixa terminal da fibra ótica

Características:

1) 19" quadro padrão são usados
2) Projetado pelo modulization completo:
a) a caixa da unidade tem funções como a fusão de fibra ótica, bandeja que armazena e
distribuição
b) cada módulo da fusão pode unicamente ser removido para encontrar as procuras para
quadro de funcionamento
3) O cabo ótico, a fibra da trança e os cabos de remendo podem claramente ser monitorados
4) A operação conveniente pode ainda ser garantida mesmo que a capacidade
alcançou seu máximo
5) Adaptadores como FC, SC podem ser instalados pelo módulo da fusão
6) Temperatura de trabalho: -5 – 40°C
7) Humidade relativa: ≤85% (30°C)
8) Pressão de ar: 70 - 106kPa
9) Comprimento de onda de trabalho padrão: 850nm, 1,310nm, 1,550nm
10) Perda do conector: ≤0.5dB
11) Perda traseira da onda:
a) PC: ≥40dB
b) UPC: ≥50dB
c) APC: ≥60dB
12) Resistência à tensão entre a terra de alta tensão da proteção e
quadro: ≥3KV) (da C.C./1min nenhum punctura ou arco
13) Resistência de isolação entre a terra de alta tensão da proteção e
quadro: ≥1,000mΩ/500V (C.C.)
14) Vida: 1.000 vezes

A caixa de distribuição ótica é usada no terminal de rede ótico do acesso, atua como a distribuição e a fusão óticas.

o corpo 1.Box é feito de materiais do metal, olha agradável na forma e sua operação é conveniente, antienvelhecimento e a corrosão pode ser assegurada que os agradecimentos à adoção de materiais do composto de SMC, o desempenho da selagem cumprem as exigências de IP65-level do padrão GB4208, assim, é apropriado para a distribuição exterior.

2.It é a combinação de três funções, a saber fusão ótica, loja e distribuição; A bandeja da fusão pode ser virada, igualmente pode ser retirada para operar-se fora da caixa, a expansão da capacidade é fácil;

3. o daptor é instalado com um determinado anjo, manutenção é fácil, perda de transmissão é baixo; Sere ao cabo de fibra ótica comum, também à fusão do cabo de fibra ótica da faixa.

temperatura 4.Working: -5°C~40°C, humidade relativa: pressão de ar de ≤85% (30°C): 70~106Kpa;

comprimento de onda 5.Standard de trabalho: 850nm 1310nm 1550nm

perda 6.Connector: ≤0.5dB

perda 7.Backwave: PC≥40dB, UPC≥50dB, APC≥60dB;

8.Resistance à tensão entre a terra da proteção e o quadro de alta tensão: ≥3KV) (da C.C./1min nenhum punctura ou arco.

resistência 9.Insulation entre a terra da proteção e o quadro de alta tensão: ≥1000MΩ/500V (C.C.)

10.Life: 1000 vezes

Aplicação:

Laço de subscritor das telecomunicações

Fibra a (FTTH) home

LAN/WAN

CATV
