MPX 112 320/640 aprovação do ohm do quadro de distribuição MPX286 de Digitas dos sistemas 120 ROHS

MPX 112 320 sistemas 640 sistemas Digital Distribuição Frame 120 ohm

Principais especificações/características especiais/dados técnicos:

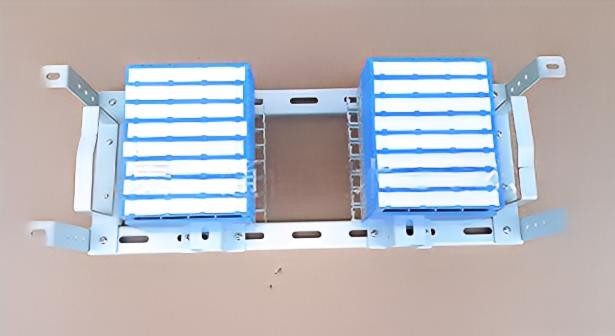

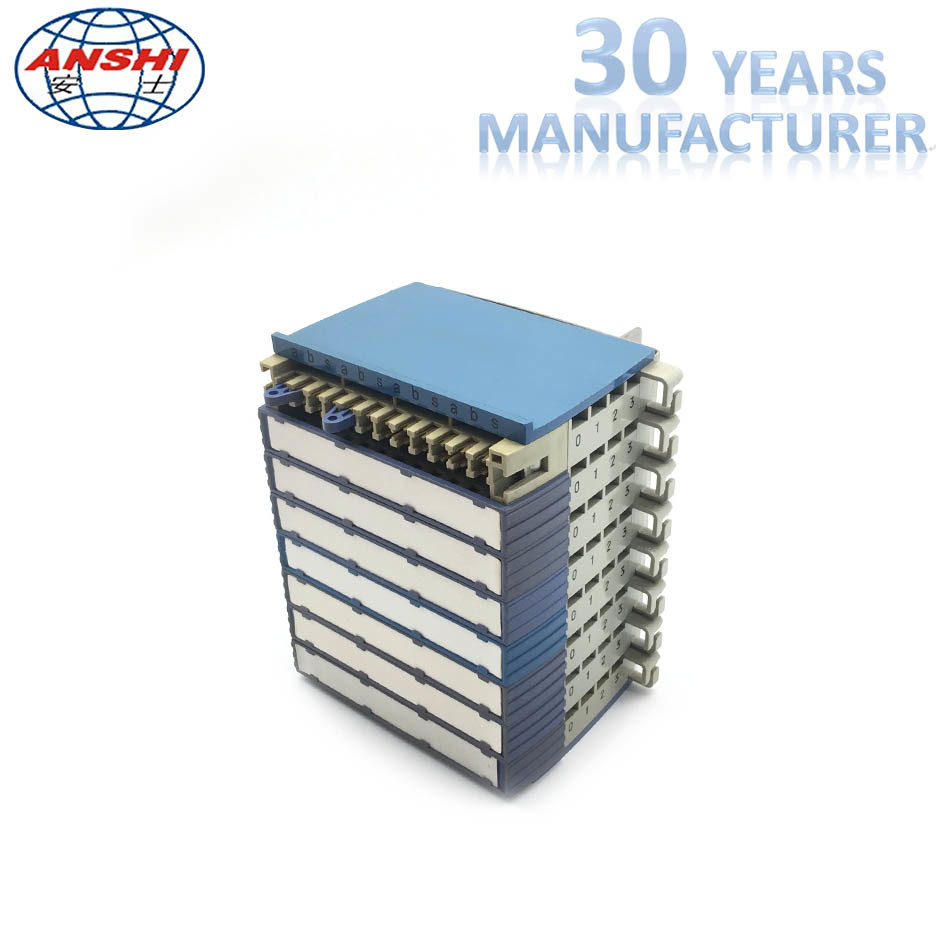

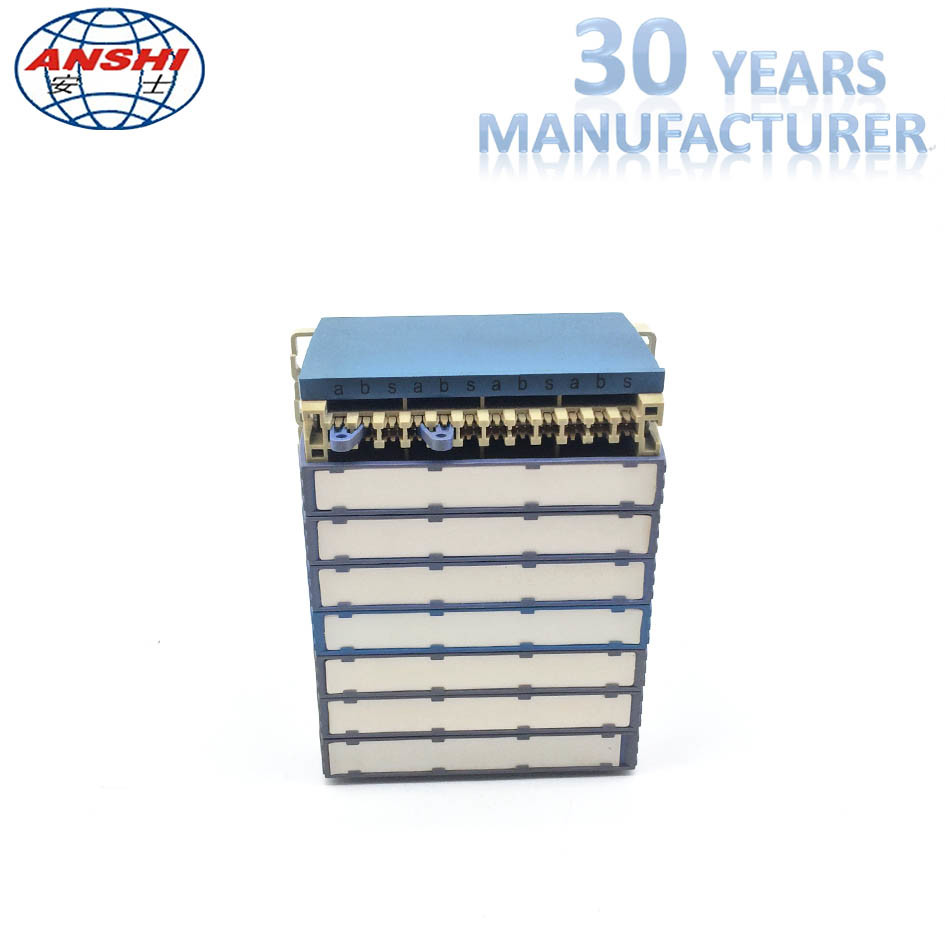

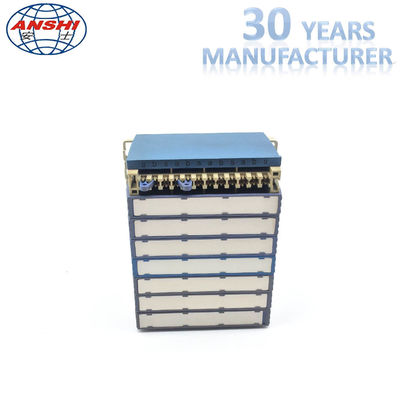

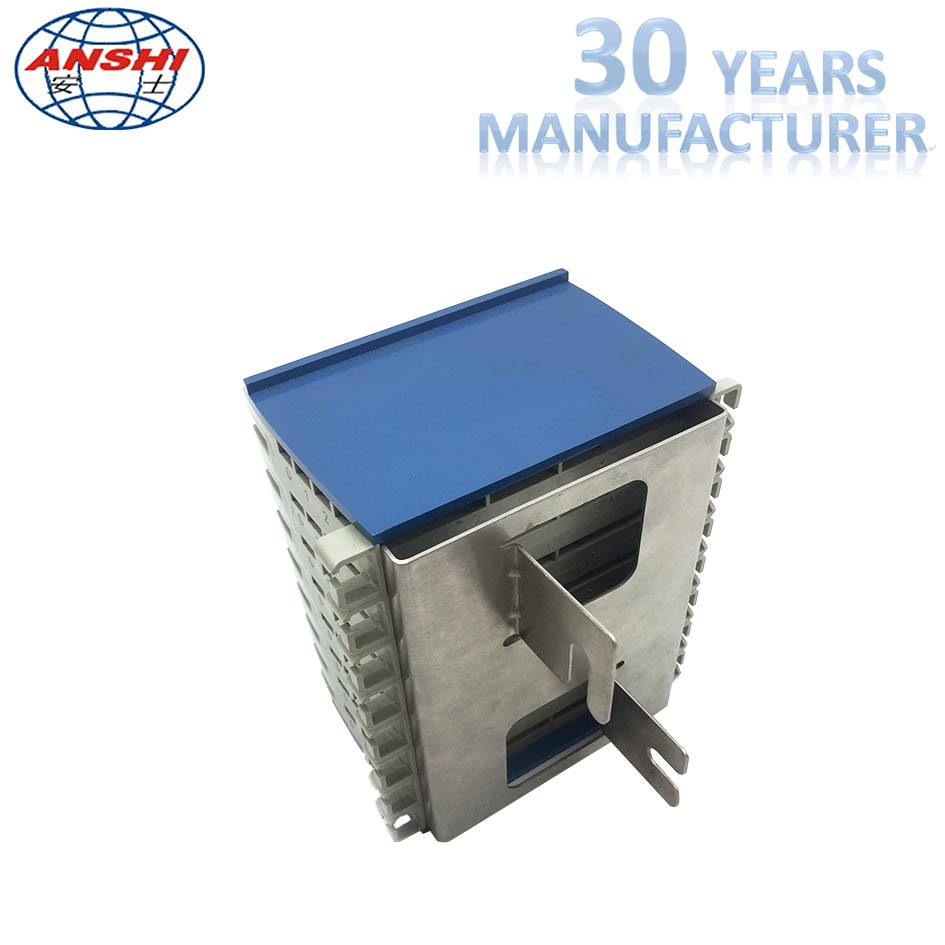

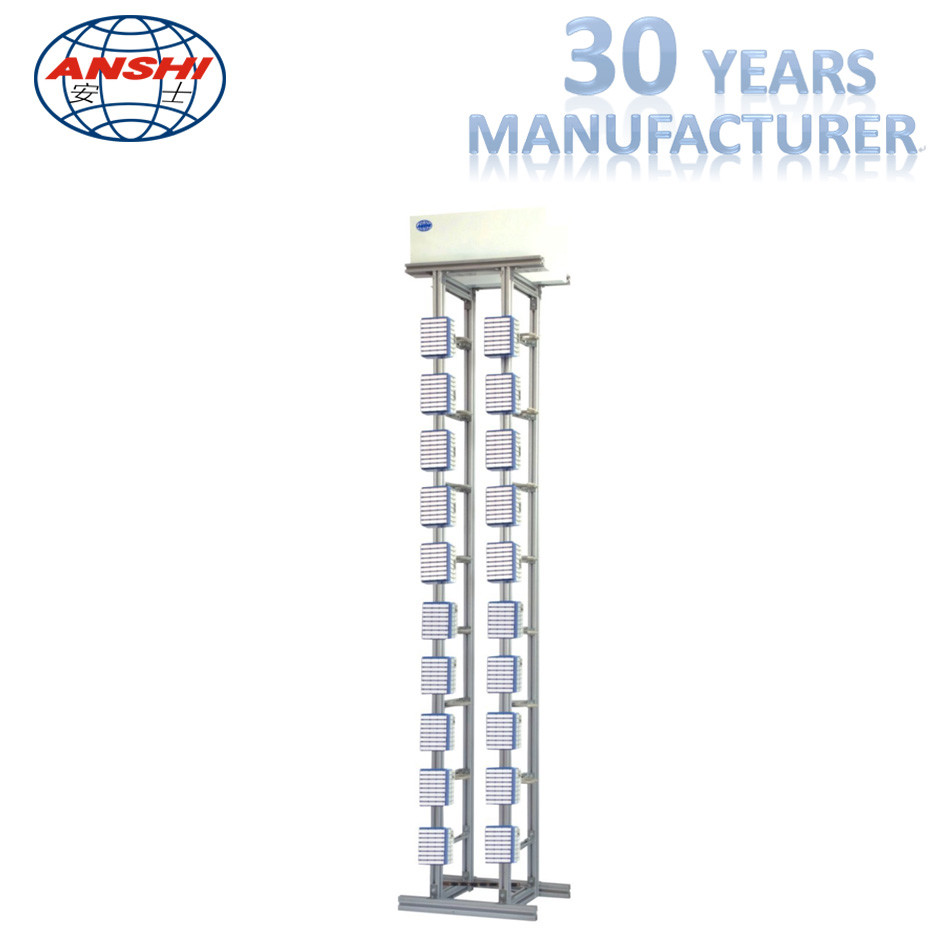

AS-DDF-MK16 unit is used for the distribution and transfer of digital signals between digital re-use equipments and digital distribution frame is used for the distribution and transfer of digital signals between digital re-use equipments and programme controlled switching systems, bem como entre os equipamentos de reutilização digital.

1, com uma estrutura aberta, a superfície do quadro é pulverizada com plásticos epóxi por eletricidade estática, com forte adesão, ele parece bonito em forma e suave em cor.Parece bonito em forma e limpo na fiação."Grande capacidade, instalação conveniente, disposição flexível e construção modulada.

2, Velocidade de trabalho: 2Mb/s

3, Impedância de desempenho: 120Ω (equilíbrio)

4Resistência intermédia entre os termina dores de cana: não superior a 7 m ohm entre cana intermédia nas condições de exame normais;

5, Relação de transmissão: ≥ 60 dB ((50 kHz~3,1 MHz)

6Perda de isolamento: ≤ 0,4 dB ((50 kHz~3,1 MHz);

7, Perda de ondas de retorno: ≥ 18 dB ((50 kHz~3,1 MHz);

8, Resistência intermédia: (AC)/1min sem perfuração ou arco.

a. ≥ 500V ((em condições normais de exame);

b. ≥ 500V ((Depois de alta-baixa temperatura );

c. ≥ 250 V (depois de húmido);

9Resistência de isolamento entre o solo de proteção de alta tensão e o quadro: (500V(DC)

a. ≥ 1 × 103 MΩ ((em condições normais de exame);

b. ≥ 1 × 102 MΩ ((Depois de alta-baixa temperatura );

c. ≥ 1 × 20 MΩ ((Depois de húmido);

10Força de retirada:

a. ≥ 24 dias.0.4)

b. ≥ 38 dias.0.5)

c. ≥ 52 dias.0.6)

d. ≥ 96 (dia).0.8)

11, Vida: 200 vezes

Os sistemas de comutação controlados por programa, bem como entre equipamentos de reutilização digital.Condição do ambiente: -5-40 graus Celsius;Umidade relativa <85% (+30 graus Celsius) ;Pressão atmosférica:70-106Kpa

* Material: aço inoxidável e cobre, cobre revestido de ouro sobre níquel

* Desempenho antiqueimagem: PBT (UL94V-0) ou ABS antiqueimagem (UL94V-0), Combustibilidade atingida norma GB/T 5169.7-1985;

* Características de construção: adotar design de modularização, Com características de aspecto elegante e alta resistência;

* Força de arranque: lata de bronze e platina de prata (20-40 polegadas), força de arranque não inferior a 25N,

* Resistência intermédia entre os termina dores de cana: não mais de 7 m ohm entre cana intermédia sob as condições de exame normais;

* Resistência intermédia: não superior a 3 m ohm em condições de exame padrão;

* Impedância de desempenho:120Ω (equilíbrio)

* Taxa de trabalho: 2 Mb/s

* Resistência de isolamento:1000MΩ/500V ((DC)

* Resistência à tensão: sem avaria ou arco durante 1 minuto sob 1KV ((DC)

* Relação de transmissão:≥ 60 dB ((50KHz-210MHz)

* Perda de ligação:≤ 0,4 dB (50KHz-210MHz)

* Perda de ondas de retorno: ≥ 18 dB (50KHz-210MHz)
